Cosmos tripulado

Una línea de tiempo transcurre hasta nuestros días desde la histórica fecha del vuelo de Yuri Gagarin (misión Vostok 1, URSS). El 12 de abril de 1961 fue el punto de partida de una era espacial humana que comenzó hace más de medio siglo: el cosmos tripulado…

cosmos-tripulado

Infografía “Cosmos tripulado” (clic para ver a tamaño completo: 2885 × 2110 píxeles, 880 KB)

Un repaso a la historia de la cosmonáutica, el cosmos tripulado, desde los primeros pasos de la carrera espacial hasta la actualidad en una infografía de gran formato que incluye todos los programas que han transportado seres humanos al espacio con sus naves: Vostok (URSS), Mercury (EEUU), Vosjod (URSS), Gemini (EEUU), Soyuz (URSS), Apollo (EEUU), Space Shuttle (EEUU) y Shenzhou (China), sin olvidar la misión conjunta soviética-estadounidense Apollo-Soyuz; así como todos los programas de estaciones orbitales y esquemas de todas y cada una de las que han sido puestas en órbita: las seis estaciones de la serie Salyut (URSS), el Skylab (EEUU), la gran Estación orbital Mir (URSS-Rusia), la ISS (Estación Espacial Internacional), el mayor complejo espacial de la historia, y el laboratorio orbital Tiangong (China).

La línea de tiempo y sus meandros contextualizan cronológicamente la infografía, que discurre por cuatro épocas principales: los años 60, la década de los récords y edad de oro de la carrera espacial entre las dos superpotencias del siglo XX; los 70, la década de las estaciones espaciales soviéticas; los 80 y los 90, protagonizados por el Shuttle y la Estación Mir y por último, la época actual, que se inicia a finales del siglo XX con el lanzamiento del primer módulo de la ISS (1998) y llega hasta nuestros días junto con los primeros pasos del programa cosmonáutico de China.

La infografía muestra también —con breves textos y sencillos pictogramas— la configuración básica de naves y estaciones, los principales récords espaciales, sus más destacados protagonistas y otros datos básicos. A modo de conclusión, un gráfico resume todos los programas espaciales tripulados de naves y estaciones así como los programas de colaboración internacional, tanto los que ya son historia como los que están en vigor en la actualidad: Soyuz (nave que sobresale como la principal protagonista de este periplo histórico de más de medio siglo de presencia humana en el espacio), la ISS y los más recientes programas Shenzhou y Tiangong de la potencia espacial surgida a principios del siglo XXI, la República Popular de China.

P.s.: Todos los vehículos espaciales de la línea de tiempo de la infografía (tanto naves como estaciones) están representados aproximadamente a escala.

La nave secreta de la Unión Soviética

Clic en la imagen para ampliar [infografía de gran formato: 1.769×1.080px]

La Unión Soviética llegó a fabricar y lanzar cuatro tipos de naves capaces de transportar seres humanos al espacio. Las primeras fueron las míticas Vostok y sus variantes, las Vosjod. Después llegarían las robustas Soyuz, aún en servicio. En los años 80 se introdujo el sistema Burán, un gran transbordador espacial que sólo llegaría a volar en una ocasión y sin tripulación. Sin embargo, la cuarta nave sigue siendo una desconocida para la mayoría del público. Esta es la historia de la nave de Cheloméi.

Esta entrada ha sido realizada conjuntamente por Daniel Marín (Eureka) y Paco Arnau (Ciudad Futura). Vuestros comentarios serán bienvenidos en ambos sitios. Este trabajo común parte de nuestra convicción de que la Red debe servir para colaborar y compartir ideas, conocimientos e iniciativas.
[Nota de los autores: En el mismo día de su publicación (11/01/2011) esta entrada —publicada simultáneamente en Eureka y en Ciudad futura con el mismo título e iguales contenidos— ha recibido el prestigioso Premio ED (‘Experientia docet’) a la excelencia en la divulgación científica. Nos congratulamos por ello y agradecemos a ED esta magnífica recompensa a nuestro trabajo].

La estrella de Cheloméi

En 1960, Vladímir Nikoláievich Cheloméi entraría a formar parte del selecto grupo de ingenieros responsables del programa espacial soviético de la mano de Nikita Jruschov. Su oficina de diseño, la OKB-52, pronto dejaría de ser un oscuro instituto de investigación especializado en la construcción de misiles de crucero para convertirse en todo un imperio aeroespacial a golpe de decreto. Puede que la intención del líder soviético fuese romper el monopolio en temas espaciales que ejercía la oficina OKB-1 del gran Serguéi Koroliov. O quizás sólo quería echarle una mano a su hijo, por entonces ingeniero de la OKB-52. Quién sabe. En cualquier caso, Cheloméi pronto pasaría a la acción proponiendo todo un programa espacial paralelo al de Koroliov. Cohetes gigantes, estaciones espaciales, raketoplanos… cualquier cosa parecía posible para el ambicioso Cheloméi.

LK-1 y LK-700

El 3 de agosto de 1964 Cheloméi lograría su primera gran victoria frente a Koroliov. Ese día, Jruschov decidió entregar sin previo aviso el programa de sobrevuelo lunar L1 de la OKB-1 para entregárselo a la OKB-52. Cierto es que el programa L1 de Koroliov preveía hasta seis lanzamientos de cohetes derivados del R-7 Semyorka para mandar una nave Soyuz alrededor de nuestro satélite, mientras que la propuesta de Cheloméi sólo necesitaba un lanzamiento de su nuevo y flamante lanzador pesado, el Protón (UR-500K / 8K82K). El proyecto se denominaría LK-1 (Lunni Korabl/Лунный Корабль, “nave lunar”) y tendría como objetivo enviar un cosmonauta a la Luna antes de 1967, a tiempo para celebrar así el 50º aniversario de la Revolución Socialista de Octubre.

Maqueta de la nave lunar LK-1. [Clic en la imagen para ampliar]

El diseño de la LK-1 era muy similar a la Apolo norteamericana, consistente en una pequeña cápsula cónica y un módulo de servicio. La cápsula, denominada simplemente “aparato de retorno”, VA (Vozvraschaemi Apparat / Возвращаемый Аппарат), sería la primera incursión de la OKB-52 en el diseño de un vehículo de este tipo. La masa de la LK-1 no superaría las cuatro toneladas, mientras que su diámetro máximo sería de 2,511 metros. La OKB-52 llevó a cabo innumerables pruebas para encontrar la forma óptima para la VA y que fuese capaz de soportar las temperaturas de una reentrada atmosférica a velocidades superiores a los 11 km/s, la “velocidad de escape” terrestre. Las características aerodinámicas de la VA serían superiores a las de la cápsula de la Soyuz (SA), cuya forma de campana estaba dictada por la necesidad de maximizar su volumen interno.

Pero la LK-1 no llegaría muy lejos. A finales de 1964 Jruschov es apartado del poder y Cheloméi pierde su principal apoyo político. Aunque se mantendrá como una de las grandes oficinas del programa espacial, ya nada volverá a ser lo mismo para la OKB-52. De entrada, el programa LK-1 es cancelado y devuelto a la oficina de Koroliov. La OKB-1 decidirá mantener el Protón como lanzador principal del proyecto, pero sustituyendo la LK-1 por una nave Soyuz modificada (7K-L1), conocida en Occidente bajo el sobrenombre de Zond.

Cheloméi no tira la toalla y propone en 1964 un programa de vuelo tripulado a la superficie lunar usando el cohete gigante UR-700. El proyecto sería una competencia directa al programa de alunizaje N1-L3 de Koroliov, en teoría el único que contaba con la autorización del gobierno soviético. Según los planes de la OKB-52 (por entonces renombrada TsKBM), el UR-700 mandaría a la Luna una nave LK-3 en una trayectoria directa, sin necesidad de pasar por la órbita terrestre o la lunar. La LK-3 pronto daría paso a la LK-700, más masiva. Ambos vehículos emplearían el mismo diseño de cápsula VA ideado para la LK-1, pero ampliado para soportar una tripulación de dos cosmonautas. La masa de la nave en la superficie lunar superaría las 17 toneladas (frente a las 15 toneladas del módulo lunar del Apolo), aunque la VA tendría una masa de sólo 3,1 toneladas al aterrizar (el módulo de mando del Apolo pesaba 5,3 toneladas una vez finalizada la misión). Lamentablemente, el programa UR-700/LK-700 jamás pasó de la fase de diseño previo y Cheloméi se quedó, una vez más, sin la posibilidad de mandar un hombre al espacio.

Proyecto Almaz: OPS, TKS y VA

A mediados de los años 60, mientras trabajaba en los programas LK-1 y LK-700, Cheloméi propuso otro proyecto no menos ambicioso: una estación espacial militar que pudiese espiar a los Estados Unidos. El proyecto recibió el nombre en código de Almaz (“diamante”), siguiendo la tradición de la OKB-52 de nombrar sus proyectos con nombres de piedras preciosas. A diferencia de los “fantasiosos” planes lunares, Almaz recibió muy pronto el apoyo incondicional de los militares soviéticos, temerosos de las capacidades del programa MOL de la Fuerza Aérea norteamericana.

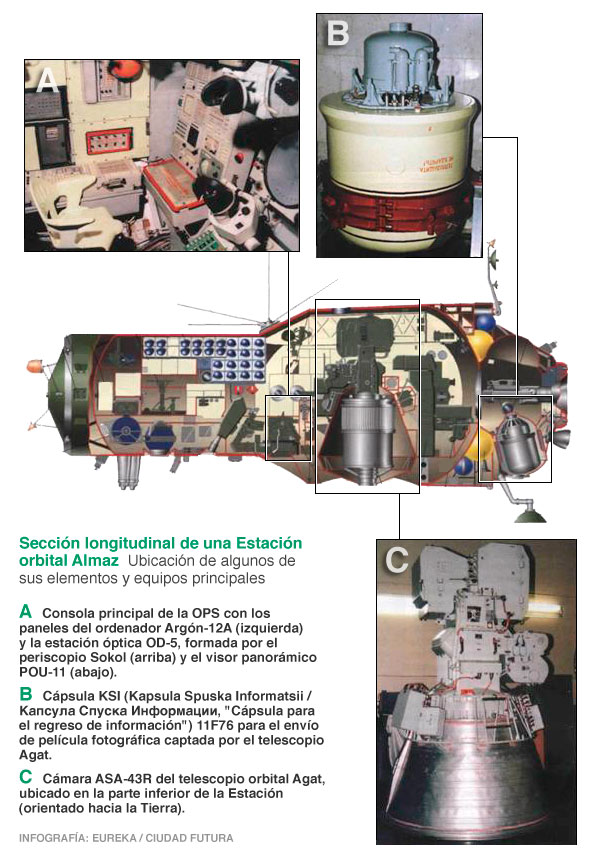

Almaz era un proyecto ambicioso. La estación espacial (11F71) se denominaría OPS (Orbitalnaia Pilotiruemaia Stantsia / Орбитальная Пилотируемая Станция, ОПС, “Estación orbital tripulada”) y estaría equipada con un enorme telescopio Agat-1 (“ágate”). El Agat no era cualquier cosa. Con un espejo de dos metros de diámetro y 7,2 metros de focal, era una especie de Hubble de los años 60. Eso sí, apuntando en la dirección “equivocada”. Las OPS contarían también con pequeñas cápsulas automáticas (11F76) para enviar a la Tierra la película fotográfica con las preciadas imágenes captadas por la cámara ASA-43R del Agat. La estación debía tener un radar de apertura sintética para labores de espionaje en condiciones climatológicas o de iluminación poco favorables. Un cañón de 30 mm construido por la oficina de Alxánder Núdelman se encargaría de mantener alejados a los posibles satélites enemigos que quisieran inspeccionar la “fortaleza” espacial soviética.  Sigue leyendo
