Cosmos tripulado

Una línea de tiempo transcurre hasta nuestros días desde la histórica fecha del vuelo de Yuri Gagarin (misión Vostok 1, URSS). El 12 de abril de 1961 fue el punto de partida de una era espacial humana que comenzó hace más de medio siglo: el cosmos tripulado…

cosmos-tripulado

Infografía “Cosmos tripulado” (clic para ver a tamaño completo: 2885 × 2110 píxeles, 880 KB)

Un repaso a la historia de la cosmonáutica, el cosmos tripulado, desde los primeros pasos de la carrera espacial hasta la actualidad en una infografía de gran formato que incluye todos los programas que han transportado seres humanos al espacio con sus naves: Vostok (URSS), Mercury (EEUU), Vosjod (URSS), Gemini (EEUU), Soyuz (URSS), Apollo (EEUU), Space Shuttle (EEUU) y Shenzhou (China), sin olvidar la misión conjunta soviética-estadounidense Apollo-Soyuz; así como todos los programas de estaciones orbitales y esquemas de todas y cada una de las que han sido puestas en órbita: las seis estaciones de la serie Salyut (URSS), el Skylab (EEUU), la gran Estación orbital Mir (URSS-Rusia), la ISS (Estación Espacial Internacional), el mayor complejo espacial de la historia, y el laboratorio orbital Tiangong (China).

La línea de tiempo y sus meandros contextualizan cronológicamente la infografía, que discurre por cuatro épocas principales: los años 60, la década de los récords y edad de oro de la carrera espacial entre las dos superpotencias del siglo XX; los 70, la década de las estaciones espaciales soviéticas; los 80 y los 90, protagonizados por el Shuttle y la Estación Mir y por último, la época actual, que se inicia a finales del siglo XX con el lanzamiento del primer módulo de la ISS (1998) y llega hasta nuestros días junto con los primeros pasos del programa cosmonáutico de China.

La infografía muestra también —con breves textos y sencillos pictogramas— la configuración básica de naves y estaciones, los principales récords espaciales, sus más destacados protagonistas y otros datos básicos. A modo de conclusión, un gráfico resume todos los programas espaciales tripulados de naves y estaciones así como los programas de colaboración internacional, tanto los que ya son historia como los que están en vigor en la actualidad: Soyuz (nave que sobresale como la principal protagonista de este periplo histórico de más de medio siglo de presencia humana en el espacio), la ISS y los más recientes programas Shenzhou y Tiangong de la potencia espacial surgida a principios del siglo XXI, la República Popular de China.

P.s.: Todos los vehículos espaciales de la línea de tiempo de la infografía (tanto naves como estaciones) están representados aproximadamente a escala.

Map of the ISS

iss-web_english_v1-1

Full resolution: 1339 x 4000 px / 1.1 MB

Related post: El mapa de la ISS (Spanish version)

El mapa de la ISS

iss-web_v1-1

Clic para ampliar a tamaño completo (1339 x 4000 px, 1.1 MB)
English version: ‘Map of the ISS’ (1339 x 4000 px, 1.1 MB)

En 2014 se han cumplido 5.000 días de presencia humana ininterrumpida en la Estación Espacial Internacional (International Space Station, ISS por sus siglas en inglés), batiendo el registro de 4.592 días de su predecesora soviética, la Estación orbital Mir. Al igual que en el caso del complejo multimodular puesto en órbita por la Unión Soviética en 1986, la principal función de la ISS es la observación, experimentación e investigación tecnocientíficas.

La infografía de gran formato que presentamos pretende cartografiar de manera comprensible la ISS, aportando más de 500 datos explicativos a través de cuatro ilustraciones (módulos presurizados con instalaciones exteriores, estructura, naves y lanzadores). Los diferentes módulos habitables están diferenciados según el criterio de los países donde fueron fabricados. Más allá de este criterio y como también se muestra en la infografía, la ISS se divide básicamente en dos sectores que recuerdan la división geopolítica del mundo durante los años de la Guerra Fría: USOS (U.S. Orbital Segment), a cargo de la NASA —donde se ubican los elementos made in USA y de sus satélites europeos y japoneses— y ROS (Russian Orbital Segment, a cargo de Roscosmos, la agencia espacial rusa), donde están acoplados los módulos de fabricación rusa.

Si tenemos en cuenta su masa de alrededor de 420 toneladas y sus dimensiones, la ISS es una gran obra de ingeniería. Los 109 por 73 metros que ocupa en nuestra órbita son comparables al área de un campo de fútbol, la “unidad de medida” de moda en los medios. La longitud acumulada de sus módulos habitables supera los 110 metros, con un volumen presurizado de más de 900 m³. En ellos, además de multitud de racks de investigación y experimentación científica en las zonas presurizadas, la ISS dispone para sus tripulantes —tres permanentes, seis entre relevos de expediciones— de zonas de ejercicio, dos aseos, seis cabinas individuales de descanso e incluso una “habitación con vistas” a la Tierra, el módulo acristalado Cupola. Poner en órbita un complejo de tal magnitud ha sido posible gracias a su concepción modular y a la construcción progresiva mediante múltiples vuelos entre 1998 y 2011 de lanzadores rusos y —en mayor medida— por las misiones de los retirados transbordadores estadounidenses (Space ShuttleSpace Transport System, STS), como podemos comprobar en la siguiente cronología de lanzamientos de los principales elementos estructurales y módulos.

Sigue leyendo

Yuri en la Luna

La Unión Soviética fue el país pionero en lanzar el primer ingenio humano al espacio (el Sputnik 1 en 1957), la primera misión espacial tripulada (la nave Vostok 1 de Yuri Gagarin el 12 de abril de 1961) —de la que conmemoramos en 2011 el 50º Aniversario—, la primera nave que aterrizó en otro planeta (la nave Venera 7 en Venus en 1970), el primer aterrizaje en Marte (la misión Mars 3 en 1971) y además —aparte de otros muchos primeros registros que sería realmente prolijo detallar— las primeras naves en llegar a la Luna (Luna 2 en 1959) o que consiguieron fotografiar la llamada cara oculta de nuestro satélite (Luna 3 en 1959).

Este es el motivo por el que los miembros de la Academia de Ciencias de la URSS (suponemos que geógrafos y cartógrafos asesorados por otros científicos) tuvieron el honor y el privilegio de ser el primer colectivo humano que inició la tarea de cartografiar la hasta entonces desconocida cara oculta de la Luna. Éste es también el origen de los nombres de sus principales cráteres, mares (planicies lunares), cordilleras, regiones y otros accidentes “geo”gráficos de su superficie y relieve, como podemos ver en los siguientes hemisferio topográfico y planisferio cartográfico lunares…

Topografía de la cara oculta de la Luna (los colores cálidos, hasta el rojo, indican mayor elevación sobre la altitud superficial media). [Clic en la imagen para ampliar en alta resolución: JPG, 2,1 MB]

Excelente cartografía de la cara oculta (‘farside’) de la Luna elaborada para la NASA en 1976 • Escala original: 1:5.000.000 • Proyección: Mercator • Visualizar o descargar en alta resolución (válido para impresión, 6.100 x 4.274 píxeles): Archivo JPG (calidad alta) de 5 MB

Gracias a las imágenes y a los datos enviados por las sondas automáticas Luna (Луна, “Luna” tal y como suena en ruso, aunque en Occidente mal denominadas Lunik por analogía con “Sputnik”), la URSS sembró el mapa físico de la cara oculta de nuestro satélite con nombres de destacados científicos rusos, soviéticos e internacionales (éstos últimos la gran mayoría) e igualmente con sugerentes evocaciones universales de la mitología, la era de los descubrimientos y la literatura; nombres que independientemente del país de origen o de las diferencias étnicas, políticas o culturales son patrimonio de toda la Humanidad y así lo entendieron (y aplicaron) los responsables soviéticos de esta honorable tarea… toda una ejemplar lección para las generaciones futuras sobre cómo ha de escribirse la historia y que permanecerá por siempre “impresa” en la Luna. —[Una pregunta que hemos visto en foros sobre esta entrada es la siguiente: ¿Habrían hecho otros lo mismo? N. de CF].

He aquí una pequeña selección de algunos de los nombres de cráteres y mares, todo un compendio enciclopédico evocador de miles de años de cultura, civilización y conocimiento humano que puede impresionar a cualquiera:

Einstein, Lomonosov, H.G. Wells, D’Alembert, Landau, Wegener, Avicena, Lavoisier, Lorentz, Röntgen, Gauss, Bell, Morse, Dante, Hubble, Edison, Séneca, Ibn Yunus, Hertz, Fleming, Goddard, Nobel, Balboa, Vasco de Gama, Kuo Shou Ching, Mendeliev, Neper, Hirayama, Dædalus, Icarus, Montes Cordillera, Mare Moscoviense, Pasteur, Fermi, Doppler, Galois, Lacus Autumni y Veris, Wright, Oppenheimer, Apolo, Jules Verne, Lebedev, Leibnitz, Mare Ingenii y un largo etcétera…

Fotografía del hemisferio oculto de la Luna enviada por la misión Selene de la agencia espacial japonesa (JAXA) el 1º de Mayo de 2009. Obsérvese que, a diferencia del hemisferio lunar visible desde la Tierra, la cara oculta nos resulta visualmente poco familiar porque está mucho más poblada de cráteres de impacto y en ella hay menos planicies de diferente tono (‘mares’). Esto se debe a que la cara oculta ‘mira’ hacia el exterior del sistema Tierra-Luna y, por tanto, ha recibido durante miles de millones de años muchos más impactos de cuerpos del Sistema Solar libres de la interposición de nuestro planeta. [Foto: © JAXA]

La tarea de cartografiar el hasta entonces desconocido hemisferio oculto de nuestro satélite comenzó con la primera imagen de la sonda Luna 3 en 1959 [a la derecha, la cámara fotográfica Yenisei de la sonda soviética Luna 3] pero continuó hasta ya entrada la década de 1960. Entre 1959 y 1976 la URSS lanzó un total de 24 sondas automáticas (Luna 1 a Luna 24); las más modernas y sofisticadas dotadas de vehículos lunajod, grandes rovers automáticos y autopropulsados de recogida de muestras lunares. Como estas muestras podían ser enviadas a la Tierra en cápsulas de retorno para su posterior análisis, las misiones Luna soviéticas cumplieron una función similar en la práctica, aunque no en cuanto a su valor simbólico, a la de los módulos lunares tripulados del programa Apolo de la NASA.

Mosaico obtenido a partir del procesamiento de las imágenes 26, 28, 29, 31, 32 y 35 captadas por la sonda soviética Luna 3 (a la derecha en la imagen) el 7 de octubre de 1959. [Autor: Ricardo Nunes • +info y fotografías: “Processed images from the Luna 3 mission”]

Semisección esquemática de la sonda Luna 3 (1959) con sus principales componentes y equipos. El objetivo de la cámara Yenisei, que captó las primeras imágenes de la cara oculta de la Luna, está ubicado en la parte frontal de la nave (en el extremo izquierdo en la ilustración)

A los nombres anteriormente mencionados la URSS sumó a la cartografía lunar topónimos de los pioneros de la exploración del Cosmos en esos años, la mayoría soviéticos —no por chauvinismo, sino como reflejo de la realidad histórica— como Popov, Komarov, Tereshkova (primera mujer en el espacio), Titov (el segundo hombre en el espacio) o Tsiolkovski (científico precursor de la cosmonautica soviética), sin olvidar a varios de los primeros astronautas estadounidenses de programa Mercury. Es destacable así mismo que el gran Serguéi Koroliov, el oculto (por motivos de seguridad en plena Guerra Fría) ingeniero-jefe del programa espacial de la URSS y cuya verdadera identidad fue un enigma fuera del país de los soviets hasta la fecha de su muerte, cuenta con un cráter a su nombre en esta igualmente oculta cara de la Luna.

Yuri Gagarin en la Luna

Volviendo al motivo que da título a esta entrada, la Luna tiene un gran cráter en su Hemisferio Sur (20,2ºS;  149,2ºE) de 265 kilómetros de diámetro cuyo nombre es debido —como no podía ser menos— al protagonista del aniversario histórico más importante de este año 2011: el Cráter Gagarin; dentro de éste cabría una metrópolis como Londres y aún sobraría mucho espacio libre de campiña inglesa. Dadas sus dimensiones el Gagarin cuenta además con multitud de cráteres de impacto menores; los más grandes de éstos (hasta casi 30 km de diámetro el llamado Isaev) son identificados convencionalmente como G, M, T y Z. El borde occidental del Cráter Gagarin está situado a unos 370 km de distancia del borde oriental del Tsiolkovski, otro gran cráter selenita ubicado al Oeste del Gagarin, como podemos ver en la siguiente imagen de detalle extraída de uno de nuestros mapas de cabecera…

Región Tsiolkovski-Gagarin en el Hemisferio Sur oculto de la Luna (centro aproximado de la imagen: 19ºS-141ºE)

1971: Un homenaje a Gagarin de la misión Apolo 15

La misión y la tripulación de la expedición Apolo 15 de la NASA (compuesta por los astronautas estadounidenses Scott, Irwin y Worden) rindieron homenaje al primer hombre en el espacio en el 10º Aniversario de su vuelo captando desde el módulo de mando Endeavour una serie de magníficas y detalladas instantáneas del Cráter Gagarin a finales de julio de 1971 (hasta un  total de 20 con una cámara de formato medio de la prestigiosa firma sueca Hasselblad), mientras el Endeavour orbitaba la Luna (Apollo 15 Solo Orbital Operations) de forma simultánea a la misión del módulo lunar Falcon abajo en la superficie. A continuación, y para finalizar este pequeño homenaje a Yuri Gagarin, os mostramos imágenes de la Hasselblad de la misión Apolo 15…

Mosaico de varias de las fotografías de la serie ‘Gagarin’ captadas por el astronauta Alfred M. Worden durante el sobrevuelo lunar del módulo de mando ‘Endeavour’ de la misión Apolo 15 en 1971 (‘Apollo 15 Solo Orbital Operations’) para conmemorar el 10º Aniversario del vuelo de la nave Vostok 1. Podemos ver con buen detalle una amplia zona del interior del Cráter Gagarin y la gran profusión de cráteres de impacto menores en su seno. [Clic en la imagen para ampliar • Fuente: “Apollo Flight Journal” en history.nasa.gov]

Actualización: Comparándolo con la cartografía que hemos publicado en esta entrada [véase el gráfico anterior con el detalle de la ‘region Tsolkovski-Gagarin’] este mosaico de imágenes de la misión Apolo 15 parece estar centrado aproximadamente en las coordenadas 20,5ºS-149,5ºE (con el Norte en la parte inferior), en plena región central del Cráter Gagarin.

Enlace relacionado: El año de Yuri Gagarin • La Yuriesfera
Entradas relacionadas en Ciudad futura:
El año de Gagarin: la ‘Yuriesfera’ ya está en órbita
El año de Gagarin
Поехали!: En homenaje a Yuri Gagarin
[Fotografía] Un turbohélice bajo la Luna de Australia
[Fotografía] Cosas que se pueden hacer con la Luna…
A veces sobran las palabras…
Thierry Legault: Captar un instante en el momento preciso
La Luna, la ISS y un buen teleobjetivo

Cómo atrapar un carguero espacial de más de 16 toneladas con un brazo mecánico

El astronauta italiano de la ESA (Agencia Espacial Europea por sus siglas en inglés) Paolo Nespoli nos ofrece en su página Flickr magisstra’s photostream una serie de magníficas fotografías en las que podemos observar cómo un brazo robótico canadiense de la Estación Espacial Internacional (ISS) captura el carguero orbital japonés HTV2 Kounotori para su acoplamiento al Nodo 2 (contiguo al módulo-laboratorio Kibo de la agencia espacial japonesa JAXA y al laboratorio europeo Columbus); todo un ejemplo de lo que significa en la práctica la cooperación internacional en el espacio. Las imágenes de esta operación en órbita fueron captadas los pasados días 27 y 28 de enero por el propio Paolo Nespoli con su cámara. El sistema de acoplamiento de los cargueros japoneses HTV parece un tanto rudimentario si lo comparamos con el sistema automático activo de cita espacial KURS de los cargueros rusos Progress o del vehículo de carga automático europeo ATV, que son capaces de acoplarse al Segmento ruso de la ISS con medios propios gracias a ese sofisticado sistema de diseño soviético del que también están dotadas las naves tripuladas Soyuz. En cualquier caso, el procedimiento no deja de ser sencillo pero efectivo si nos remitimos a los resultados: atrapar un cuerpo en óbita de 16 toneladas y media con un brazo mecánico y acoplarlo a la ISS mientras ambos orbitan la Tierra a más de 28.000 km/h…

Paolo Nespoli (Milán, Italia, 1957), de la Agencia Espacial Europea (ESA), y Catherine Coleman (Charleston, Carolina del Sur, EEUU, 1960), de la NASA, inician la operación de acoplamiento del HTV2 desde el módulo acristalado Cupola de la ISS.

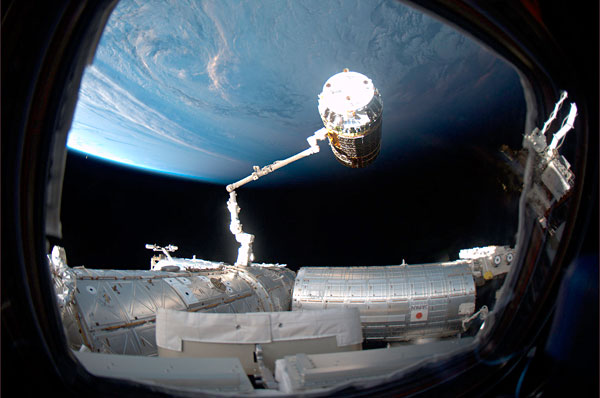

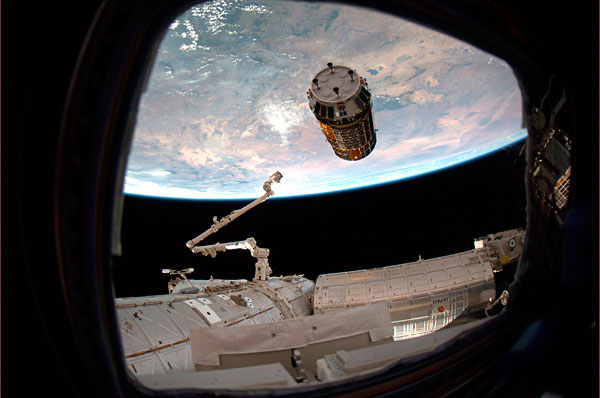

El brazo robótico, fijado al Nodo 2 de la ISS, se aproxima al carguero HTV2 (arriba en la imagen) momentos antes de capturarlo. A la derecha, el laboratorio japonés ‘Kibo’. La foto fue captada a través de una de las ventanas del módulo Cupola de la ISS.

El HTV2 ya ha sido capturado por el brazo robótico de la ISS. Acto seguido éste acoplará el carguero japonés al Nodo 2 del complejo orbital internacional para que la tripulación de la ISS (Expedición 26) pueda acceder a su carga.

Tres de los seis tripulantes actuales de la ISS —Paolo Nespoli (ESA), Catherine Coleman (NASA) y el comandante de la Expedición 26 Scott Kelly (NASA), de izquierda a derecha— descargan paquetes de víveres y equipos desde el interior del módulo presurizado del HTV2 una vez que éste fuera acoplado horas antes al Nodo 2 de la Estación.

A continuación, un par de infografías y unos cuantos enlaces relacionados en Ciudad futura…  Sigue leyendo

[Infografía] El carguero orbital japonés HTV2 ‘Kounotori’

A las 14:37:57 del sábado 22 de enero (JST, hora de Japón), el cohete nipón H-IIB ha despegado con destino a la Estación Espacial Internacional (ISS) con el carguero automático HTV2 ‘Kounotori’ (“Cigüeña blanca” en japonés) en su cofia superior desde el Centro Espacial de Tanegashima. El vehículo de lanzamiento despegó sin problemas; 15 minutos y 13 segundos después del despegue la separación del carguero fue confirmada, por lo que el Kounotori ya se dirige a la ISS, a la que tiene previsto llegar el 28 de enero (viernes, JST). Como informábamos en nuestra entrada del pasado 18 de diciembre, el Kounotori es “el segundo carguero orbital no tripulado HTV (siglas de H-II Transfer Vehicle), cuyo primer vuelo (HTV-1) se realizó en 2009″. El HTV2 efectuará una misión de avituallamiento de la ISS y del módulo-laboratorio japonés Kibo del complejo orbital internacional.

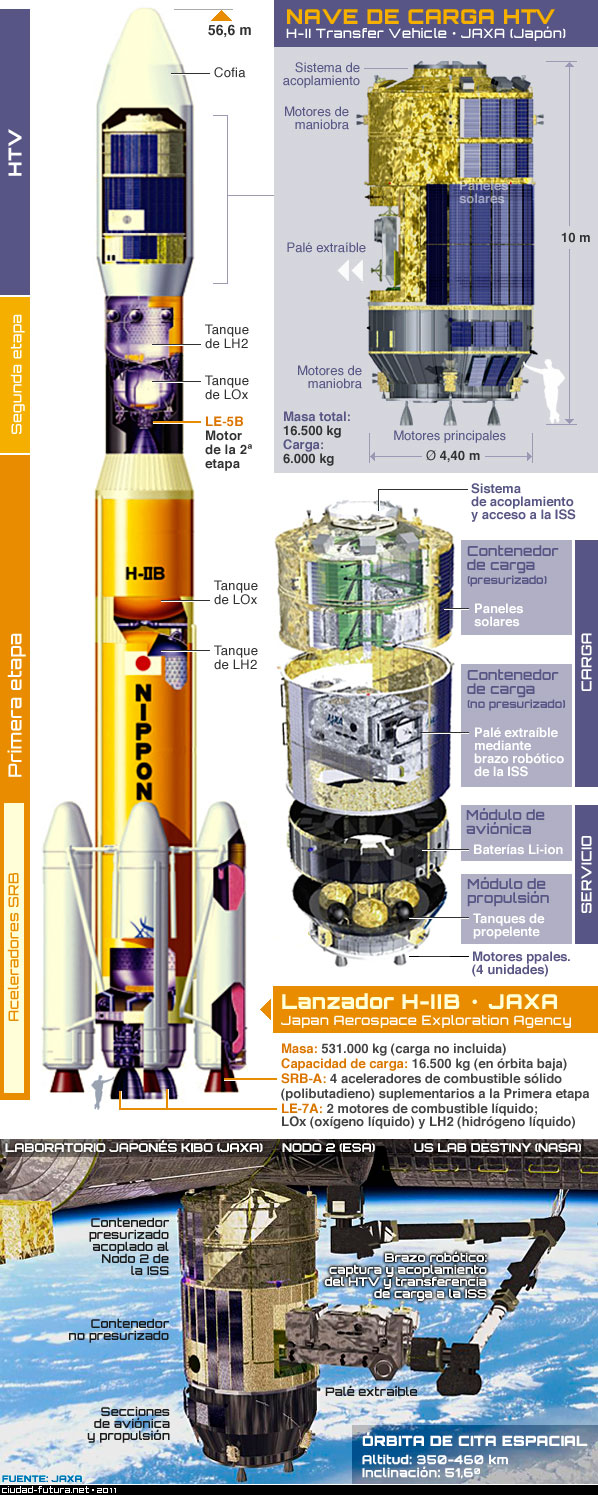

A continuación os presentamos una infografía del sistema japonés H-IIB/HTV con la que podréis haceros una idea de sus componentes, dimensiones y otros datos…

Infografía: (CC) Paco Arnau, 2011 / Ciudad futura [Fuente ppal.: JAXA]

+info sobre la misión:H-II Transfer Vehicle Kounotori (JAXA, English)
Lanzamiento del ‘Kounotori’ rumbo a la ISS (en Goefry en la Luna)
Lanzamiento H-IIB / HTV2 (en Eureka)
Entradas relacionadas en Ciudad futura:
La cigüeña pronto llegará a la ISS
[Infografía] Los cargueros de la ISS
Entradas con la etiqueta ‘ISS’

La cigüeña pronto llegará a la ISS

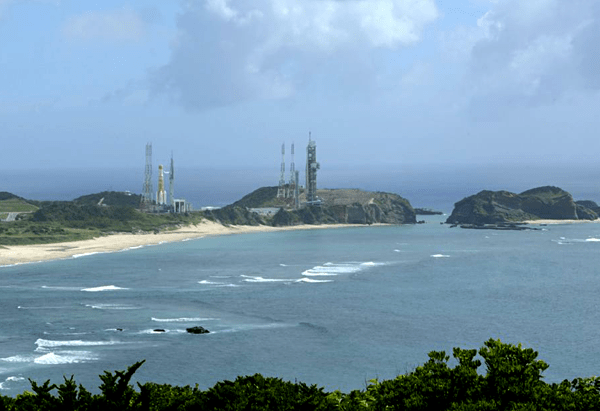

Una estampa casi turística del bello entorno de la plataforma de lanzamiento del cohete H-IIB al borde del mar [en el tercio izquierdo de la foto] en las instalaciones del Centro Espacial Tanegashima (TNSC por sus siglas en inglés) de la Agencia espacial japonesa (JAXA). Tanegashima es el principal centro cosmonáutico de Japón y está ubicado en la isla homónima, situada 115 km al sur de Kyushu, la más meridional de las grandes islas de archipiélago nipón. [Foto: JAXA]

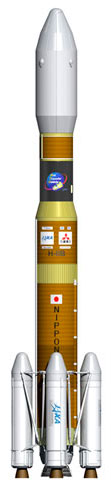

Vector H-IIB de la Agencia espacial japonesa (JAXA)

Que no cunda el pánico y nadie piense, por el título dado a esta entrada, que hay tripulantes femeninas en una determinada acepción del término “estado de ingravidez” en la ISS… Si todo se desarrolla según el programa previsto, el lanzador H-IIB —la joya de la corona del actual programa espacial nipón— despegará el próximo 20 de enero de 2011 con destino a la Estación Espacial Internacional transportando en su cofia superior el segundo carguero orbital no tripulado HTV (siglas de H-II Transfer Vehicle), cuyo primer vuelo (HTV-1) se realizó en 2009. El HTV-2 efectuará una misión de avituallamiento de la ISS y del módulo-laboratorio japonés Kibo del complejo orbital. Este segundo carguero espacial del país del Sol naciente ha sido bautizado por votación popular Kounotori, que significa “Cigüeña” en japonés, de ahí el sugerente título del post.

Unos ‘se van’, pero los de siempre siguen ahí y otros vuelven

La fase de retirada y declive en que se halla sumida la NASA está coincidiendo últimamente con un nivel de actividad en la ISS ciertamente intenso gracias, sobre todo, a una programación de vuelos eficiente, puntual y sostenida a cargo de la Agencia cosmonáutica de la Federación Rusa, vuelos tanto tripulados como automáticos: tras el acoplamiento ayer en la fecha y hora previstas de la nave Soyuz TMA-20 con tres nuevos tripulantes, un total de cuatro puertos del Segmento ruso acogen actualmente sendos pares de naves Soyuz (la citada TMA-20 y la TMA-01M) y cargueros automáticos Progress (el M-07M y el M08-M); todo ello sin olvidar las aportaciones japonesas y europeas al complejo orbital internacional: al HTV-2 Kounotori japonés le seguirá otro nuevo carguero de gran capacidad: el ATV-2 Johannes Kepler de la Agencia Espacial Europea, cuyo acoplamiento al Módulo Zvezda del Segmento ruso está previsto para el próximo 15 de febrero.

A todo lo anterior hay que añadir que la actual expedición alojada en la ISS, la número 26, tiene previsto recibir también en próximas fechas dos nuevos cargueros rusos Progress y —presumiblemente (nunca se sabe tal y como van las cosas en la NASA)— dos vuelos finales del sistema de transbordadores estadounidenses Shuttle: el STS-133 Discovery, cuyo lanzamiento estuvo previsto a principios de noviembre pero ha sido suspendido y aplazado en sucesivas ocasiones debido a problemas de todo tipo, y el STS-134 Endeavour.

P.s.: Con motivo del próximo lanzamiento del HTV-2 Kounotori estamos preparando una infografía lo más completa posible de este sistema japonés de cargueros espaciales H-IIB-HTV, que esperamos ofreceros en torno a la fecha en que la “Cigüeña” remonte el vuelo.

Entradas relacionadas en Ciudad futura:
[Infografía] Los cargueros de la ISS
Entradas con la etiqueta ‘ISS’

[Infografía] Los cargueros de la ISS

Os presentamos una infografía comparativa a escala con los principales datos y parámetros de las naves automáticas de carga que operan en la actualidad con destino a la Estación Espacial Internacional (ISS): Progress (Federación Rusa), ATV (Agencia Espacial Europea) y HTV (Japón). Progress: 127 vuelos realizados hasta la fecha (1978-2010) con destino a las estaciones orbitales Salyut (URSS), Mir (URSS/Fed. Rusa) e ISS. ATV: Un vuelo realizado con destino a la ISS en 2008. HTV: Un vuelo realizado con destino a la ISS en 2009.

Las naves rusas de origen y diseño soviético Progress se adelantaron tres décadas en la puesta en marcha de este sistema de carguero orbital automático a europeos y japoneses (ATV y HTV, respectivamente). A ello hay que añadir que los Progress efectúan misiones a la ISS en la actualidad con regularidad (una regularidad que, dicho sea entre paréntesis, es la que asegura a la ISS soporte vital, combustible, aire, agua, correo, recambios, alimentos, etc…). Ambos factores explican la absoluta desproporción favorable al Progress en cuanto a vuelos realizados hasta la fecha: 127 frente a 2 de los cargueros europeo y japonés.

Próximamente están previstos los lanzamientos de un segundo HTV (HTV-2 Kounotori, “Cigüeña” en japonés) y un segundo ATV europeo (ATV-2 Johannes Kepler) los próximos 20 de enero y 15 de febrero de 2011, respectivamente… además, claro está, del habitual programa de vuelos de reabastecimiento del Progress, entre ellos uno más previsto en lo que resta de 2010.

Autor/fecha: Paco Arnau / ciudad-futura.net • Diciembre de 2010


Entradas relacionadas:
[Infografía] Nave Dragon y lanzador Falcon 9
[Infografía] Estado actual y cronología de la ISS
Fruta fresca para la ISS (llegada de un Progress)
Entradas con la etiqueta ‘ISS’
Enlaces relacionados:
Los ‘camiones’ de la ISS (Zemiorka)
Los cargueros de la ISS en infografía (Amazings.es)

[Infografía] Estado actual y cronología de la ISS

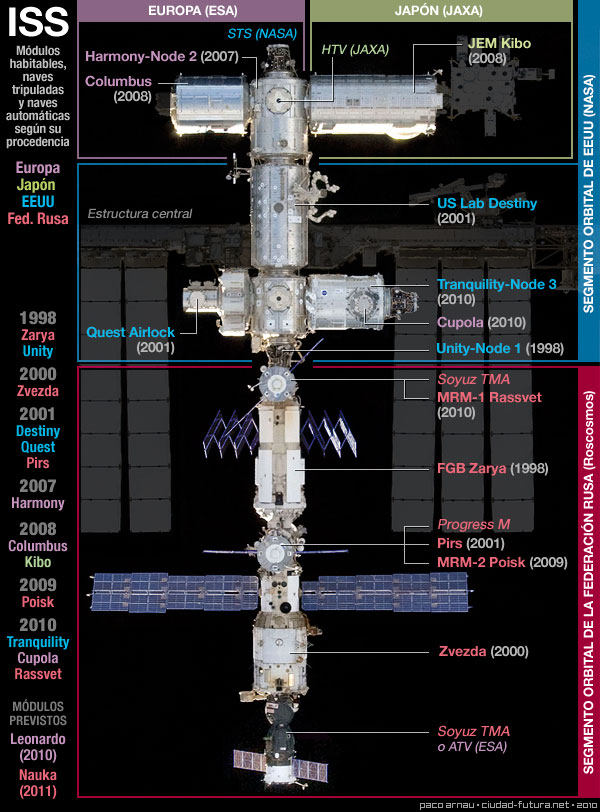

La infografía que os presentamos, realizada por nuestro estudio de diseño gráfico, representa el estado actual de la Estación Espacial Internacional (ISS) así como la cronología del proceso de incorporación de sus diferentes módulos a lo largo de una docena de años; desde el primero (Zarya, Fed. Rusa) en 1998, hasta el más recientemente acoplado (Rassvet, Fed. Rusa) el pasado 18 de mayo de 2010. Sólo se representa, por tanto, el complejo central de módulos presurizado y las naves acopladas a él permanentemente (de forma habitual, dos Soyuz TMA y un carguero automático Progress M), con un volumen habitable que supera los 800 m³.

En la infografía también se representan en su ubicación correspondiente las naves de servicio (en cursiva), tanto para el transporte de tripulaciones hasta y desde el complejo orbital internacional como las naves automáticas de avituallamiento de víveres, oxígeno, combustible y repuestos que prestan servicio a la ISS. En la infografía destacamos la procedencia de los módulos por país de origen en función de dónde fueron fabricados y la distribución operativa de la ISS, basada en dos segmentos orbitales: uno a cargo de la NASA (Segmento Orbital de Estados Unidos, en azul) y otro a cargo de Roscosmos (Segmento Orbital de la Federación Rusa, en rojo). A finales de 2010 y en 2011 está previsto el acoplamiento a la ISS de dos nuevos elementos: el módulo europeo de fabricación italiana Leonardo y el módulo científico ruso Nauka, respectivamente.

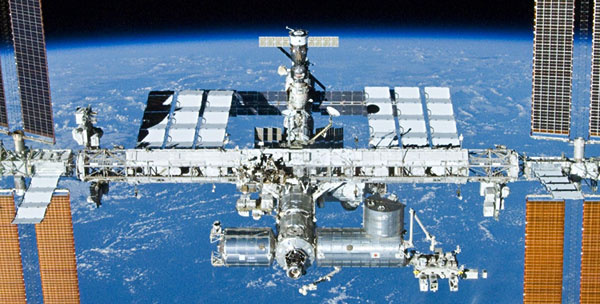

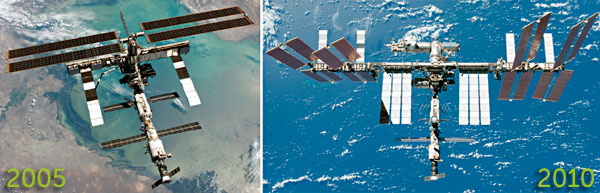

Arriba: Evolución de la ISS en los últimos cinco años (2005-2010). Abajo: Vista general de la parte central de la ISS en una foto captada por los tripulantes de la misión STS-132 (Shuttle ‘Atlantis’). En primer plano de izquierda a derecha: los módulos de experimentación científica Columbus (ESA, Europa) y Kibo (JAXA, Japón); tras ellos, el laboratorio estadounidense Destiny (NASA) y la estructura central que da soporte a los paneles de control térmico, a los paneles solares fotovoltaicos, a los sistemas de comunicaciones y al brazo robótico móvil de la estación. Al fondo, el segmento ruso con una de las naves Soyuz acopladas. [Fotos: NASA]

Longitud acumulada de los elementos presurizados de la ISS según procedencia

Agencia espacial de la Federación Rusa (Roscosmos): 56,20 metros
(40,60 m de módulos + 15,60 m de naves permanentes acopladas).
Agencia espacial de Estados Unidos (NASA): 26,70 metros.
Agencia espacial de Japón (JAXA): 15,40 metros.
Agencia espacial europea (ESA): 15,10 metros.

Infografía: Paco Arnau • Septiembre de 2010 / Ciudad futura
[Fuentes principales: Roscosmos, RSC Energia, NASA, ESA y elaboración propia]

Selección de entradas relacionadas con la ISS en ciudad-futura.net:
BBC Dimensions… ISS, 1 – Real Madrid, 1
ISS: En pleno mes de agosto, avería en la refrigeración
La manzana de Newton en la ISS
Las 30 mejores fotos de Soichi Noguchi desde la ISS
Thierry Legault: Captar un instante en el momento preciso
Oleg Kótov: arte fotográfico en el espacio
Tareas robóticas en nuestro espacio orbital
ISS: 12 años de cooperación internacional en el espacio
La ISS ya cuenta con un nuevo módulo ruso
La Luna, la ISS y un buen teleobjetivo
[Fotografía] España vista desde la ISS
ISS: Cupola, en su sitio
Una habitación con vistas para la ISS
Presentado el Rassvyet, nuevo módulo para la ISS
El nuevo módulo Poisk se ha acoplado con éxito a la Estación Espacial Internacional
Ilustración: La Estación Espacial Internacional [1]
Ilustración: La Estación Espacial Internacional [2]

A veces sobran las palabras…

Amanecer de la Tierra en una zona cercana al Polo Sur lunar en cinco fotogramas

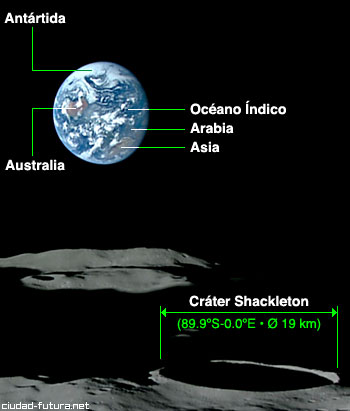

Imágenes captadas por la cámara HDTV de la sonda orbital lunar Kaguya-Selene de la JAXA (Japan Aerospace Exploration Agency) el 7 de noviembre de 2007. Se trata de las primeras imágenes de la Tierra en alta definición, captadas por esta sonda japonesa a una distancia de 380.000 kilómetros y a una altura aproximada de 100 km sobre la superficie de la Luna. La zona blanca que corona el planeta azul es la Antártida; la masa de tierra visible debajo a la derecha es el continente australiano. Una curiosidad para los más observadores: las fotografías están captadas prácticamente desde el Polo Sur lunar y la Tierra aparece “boca abajo” en relación a cómo es representada habitualmente en los atlas; en este caso el Polo Sur terrestre se ve “arriba”.

El cráter que aparece en primer plano y que destacamos en la ilustración anotada es el Shackleton, situado en unas coordenadas muy próximas al Polo Sur de nuestra Luna (89.9ºS-0.0ºE). Fue llamado así en homenaje al explorador irlandés Ernest Shackleton, que comandó la expedición transantártica Endurance a principios del siglo XX (1914-1916). Este cráter de impacto tiene un diámetro de 19 km y una profundidad que puede llegar nada menos que a 4.200 metros [editado]. En la región polar que rodea al Shackleton, valorada como posible ubicación para futuras bases lunares humanas, hay zonas expuestas a la luz solar de forma casi permanente debido al escaso ángulo de inclinación del eje lunar en relación con el plano de la órbita del sistema Tierra-Luna (eclíptica) alrededor del Sol (5º); por el contrario, en las profundidades de este cráter la oscuridad es perpetua. [Imágenes: JAXA/NHK • Texto e ilustración: Paco Arnau / Ciudad futura]

+info, imágenes y vídeos: Kaguya Image Gallery (JAXA, English)
